產品信息
| 型式 | [M]材質 | [S]表面處理 | [H]硬度 | [A]附件 | ||
| 圓孔 | 圓孔＋螺紋孔 | 鍵槽孔鍵槽孔＋螺紋孔 | ||||
| GEAHBH | GEABH | GEAKBH | 相當于S45C | 四氧化三鐵保護膜 | 齒部高頻淬火 | 固定螺絲 |
| 51～55HRC(深度1mm以上) | (＊軸孔規格為圓孔時不附帶) | |||||
基本情報
| 材質 | 普通鋼材 | 熱處理 | 高頻淬火 | 表面處理 | 四氧化三鐵保護膜(發黑處理) | 金屬類材質 | S45C相當 |
| 輪齒研磨 | 有 | 齒隙 | 有 | 軸承 | 無 | 軸孔公差 | >H7 |

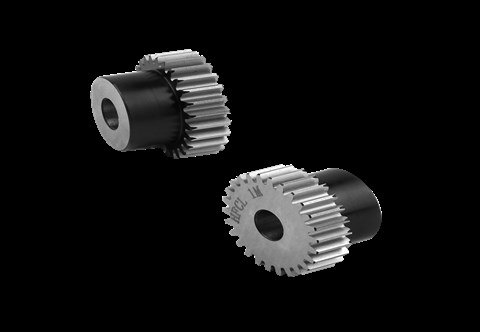

產品結構
規格表
請按照選型步驟1-6選型。
1型式——2模數——3齒數——4厚度——5齒輪形狀——6軸
選型舉例：
| GEAKBH2.0 | - | 30 | - | 20 | - | A | - | 25N |
| GEABH1.0 | - | 30 | - | 8 | - | B | - | 15 |
■模數1.0/1.5
[ ! ]選購鍵槽孔＋螺紋孔的軸孔直徑10、鍵槽寬4.0mm(高1.8mm)的規格時，請將P尺寸指定為10K。
＊1表中的容許傳遞力是在普通條件下算出的參考值。
■模數2.0/2.5/3.0
＊1表中的容許傳遞力是在普通條件下算出的參考值。
| Type | [M]材質 | [S]表面處理 | [H]硬度 | [A]附件 | ||
| 圓孔 | 圓孔＋螺紋孔 | 鍵槽孔鍵槽孔＋螺紋孔 | ||||
| GEAHBH | GEABH | GEAKBH | 相當于S45C | 四氧化三鐵保護膜 | 齒部高頻淬火 | 固定螺絲 |
| 51～55HRC(深度1mm以上) | (＊軸孔規格為圓孔時不附帶) | |||||
基本情報
| 材質 | 普通鋼材 | 熱處理 | 高頻淬火 | 表面處理 | 四氧化三鐵保護膜(發黑處理) |
| 輪齒研磨 | 有 | 齒隙 | 有 | 軸承 | 無 |
| 金屬類材質 | S45C相當 | 軸孔公差 | H7 |
|
|
