同步帶輪的齒形

    ①梯形齒 同步帶輪              ②T 型同步帶輪             ③HTD(STD) 同步帶輪

梯形齒同步帶

梯形齒同步帶分單面有齒和雙面有齒兩種，簡稱為單面帶和雙面帶。雙面帶又按齒的排列方式分為對稱齒型（代號DA）和交錯齒型（代號DB〕。

梯形齒同步帶有兩種尺寸制：節距制和模數制。我國采用節距制，并根據ISO 5296制訂了同步帶傳動相應標準GB/T 11361~11362-1989和GB/T 11616-1989。

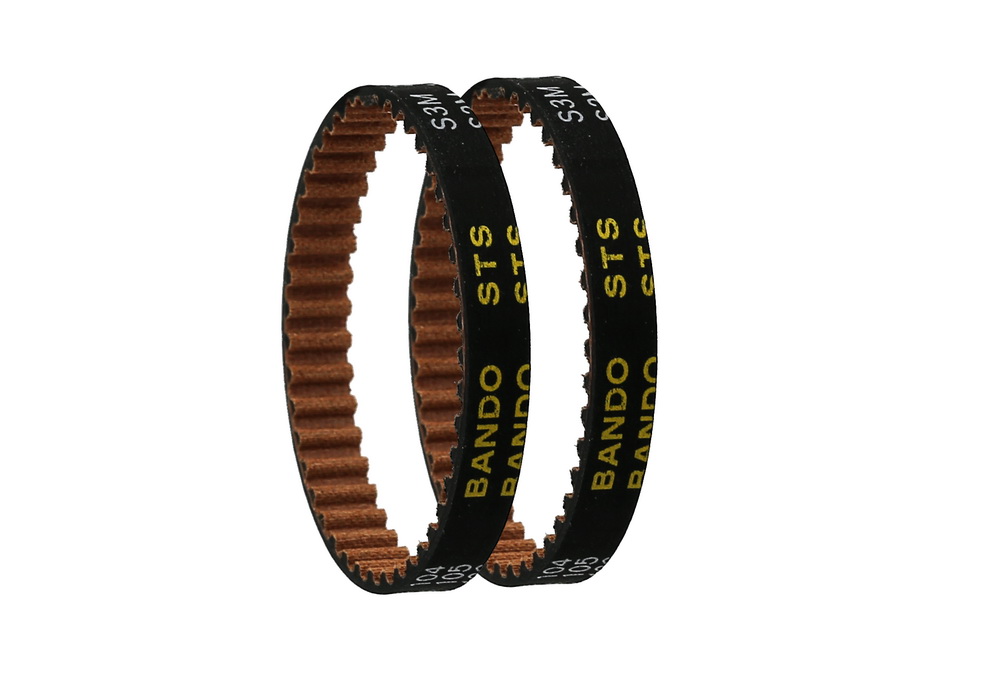

弧齒同步帶

弧齒同步帶除了齒形為曲線形外，其結構與梯形齒同步帶基本相同，帶的節距相當，其齒高、齒根厚和齒根圓角半徑等均比梯形齒大。帶齒受載后，應力分布狀態較好，平緩了齒根的應力集中，提高了齒的承載能力。故弧齒同步帶比梯形齒同步帶傳遞功率大，且能防止嚙合過程中齒的干涉。

弧齒同步帶耐磨性能好，工作時噪聲小，不需潤滑，可用于有粉塵的惡劣環境。已在食品、汽車、紡織、制藥、印刷、造紙等行業得到廣泛應用。

同步帶輪的工作原理

 同步帶輪傳動是通過中間撓性件傳遞運動和動力的。與齒輪傳動相比，具有結構簡單、成本低廉、中心距較大等優點。因此在工程上得到了廣泛的應用。本章主要介紹帶傳動的原理、特點、類型、力分析、運動分析及普通v帶傳動設計。

    帶傳動是一種常用的機械傳動，由主動輪l、從動輪2和張緊在兩輪上的環形帶3所組成。當原動機驅動主動輪轉動時，由于帶和帶輪間摩擦力的作用，使從動輪一起轉動，并傳遞一定的動力

優點：

1.安裝調整方便快捷，省時高效可節省3―5倍工時,無需額外鉆孔拉鍵槽； l

2.物理自動鎖緊軸套設計，避免隱性公差損壞，間隙或公差偏大時，自動鎖緊; l

3.表面經防銹性能好，經鹽霧發黑防銹處理; l

4.專業生產即購即裝。

5.具有省時高效，有效避免傳統公差和隱性損壞的特點； l

6.可以實現無間隙免鍵聯接； l

7.具有高精度的傳動力扭，不用擔心它會松動或同步帶傳動精度及間隙問題； l

8.經調質精加工后研磨處理，光潔，彈性能好，全部塑袋密封紙合包裝；

9.綜合的利益增長40℅以上。
