一般零件（包含齒輪）熱處理加工包括預備熱處理和最終熱處理。預備熱處理有退火、正火；最終熱處理有淬火、回火。

預備熱處理

方法退火（爐冷）、正火（空冷）

目的：得到珠光體類組織

效果及作用：

1.調整硬度，便于切削加工；

2.改善組織，均勻組織、成分，消除網狀碳化物等；

3.細化晶粒，為最終熱處理做準備。

最終熱處理

方法：淬火、回火

目的：得到相對應的M, M',T',S'組織

效果及作用：

1.淬火得到M組織，提高強度和硬度；

2.低溫回火，得到M'組織，消除應力，保留高硬度；

3.中溫回火，得到T'組織,得到高彈性極限；

4.高溫回火，得到S'組織,良好綜合力學性能。

區別與聯系

退火：退火爐冷，得到珠光體

正火：正火空冷，得到細珠光體（S）

淬火：淬火快冷（通過水、油），得到M 類組織

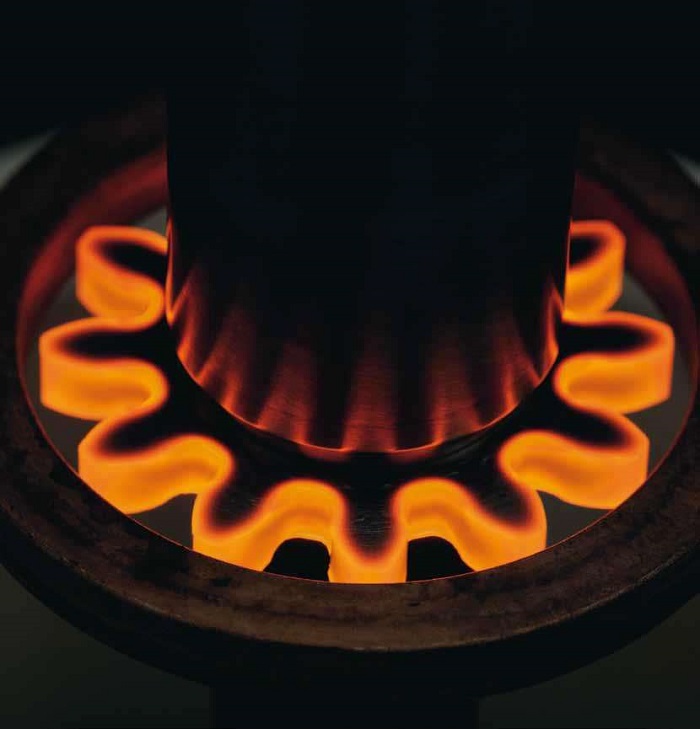

表硬內韌舉例

中碳鋼

方法：調質--表面淬火--低溫回火

效果：表面50~55 HRC,心部265~280 HB

低碳鋼

方法：滲碳--淬火--低溫回火

效果：表面56~62 HRC,心部156~179 HBS

38CrMoAl

方法：調質--氮化

效果：表面>700 HV,心部26~33 HRC

iHF齒輪21年只做一件事精密齒輪制造—同步帶輪—同步帶，生產廠家標準件大量庫存當天發貨價格優質保障，集研發.生產.服務一體化，版權所有：http://www.jhhl88.cn轉載請注明出處
